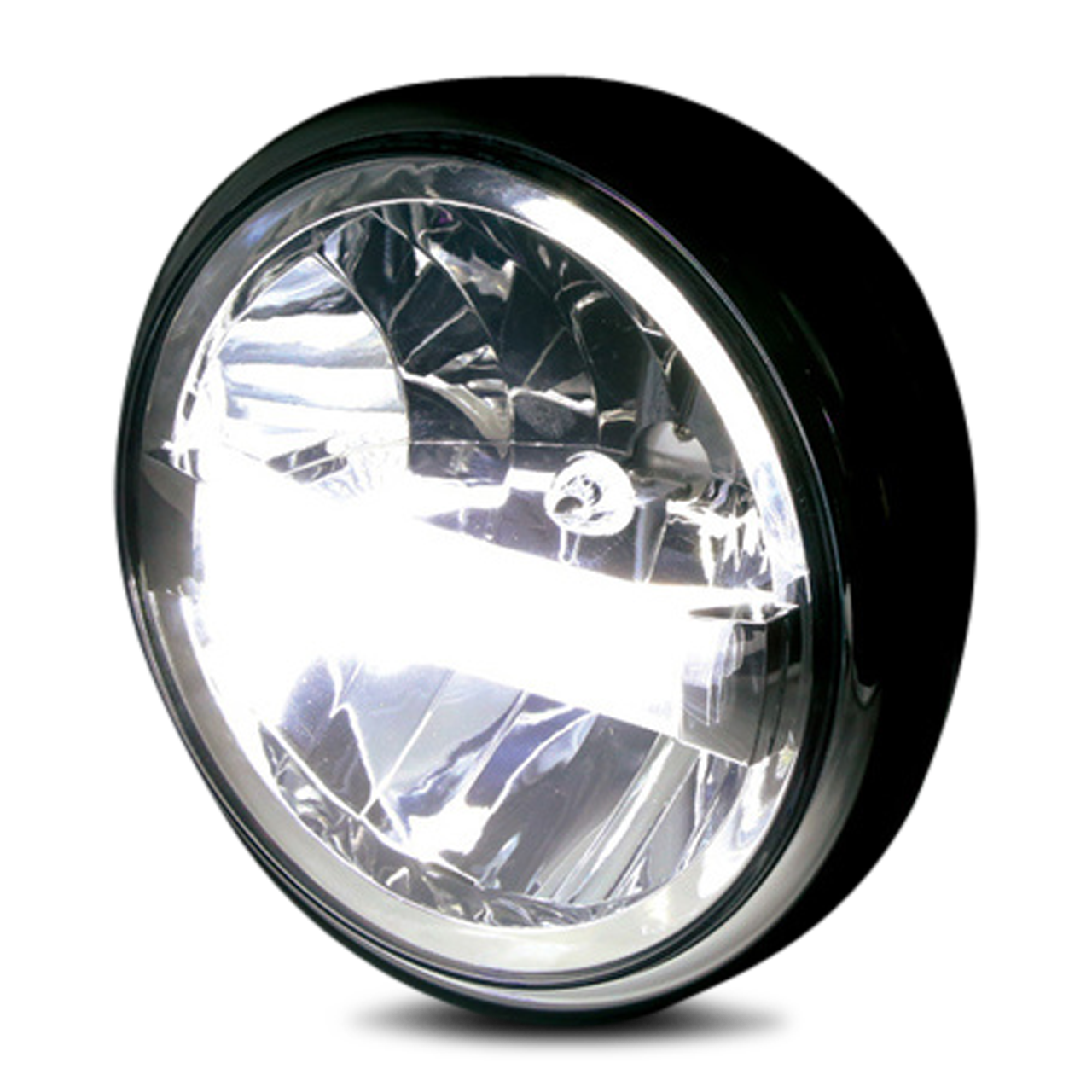

M-Фарове Highsider Gbr-Style Typ 4

LED Highsider British-Style 7" Type 4 с TFL, Метален Корпус, Прозрачно Стъкло, Кръгъл, Страничен Монтаж, E-Маркиран.

Фар с пуристична форма и метален корпус за страничен монтаж. Простият дизайн е идеален за класически, роудстър и персонализирани мотоциклети.
Хромираният отразител с прозрачно стъкло разполага и с функции за дълги, къси, габаритни и дневни светлини. Дневните светлини и габаритните светлини са монтирани в централна лента, което създава много красив визуален ефект: късите светлини светят над лентата, а дългите съответно под нея. Отразителят излъчва асиметричен светлинен поток, одобрен само за дясностранно движение. E-сертифициран.

Размери:
• Диаметър на корпуса (също и разстояние между отворите): 190 mm
• Диаметър на вложката: 178 mm
• Дълбочина на корпуса: 140 mm
• Разстояние между монтажните отвори – преден ръб на корпуса: прибл. 47 mm
• Разстояние между монтажните отвори – заден край на корпуса: прибл. 80 mm
• Диаметър на отвора за кабел: 35 mm

Закрепване: странично с резбови болтове M8

Свързване:
• Черен кабел = маса (-)
• Син кабел = къси светлини (+), консумация на мощност при 12 V: 1,8 A, 22 W
• Жълт кабел = дълги светлини (+), консумация на мощност при 12 V: 1,3 A, 13 W

TFL:
• Черен кабел = маса (-)
• Червен кабел = дневни светлини (+), консумация на мощност при 12 V: 1,2 A, 14 W
• Бял кабел = габаритни светлини (+), консумация на мощност при 12 V: 0,2 A, 2,4 W

Обхват на доставката: 1 брой, включително 3-пинов конектор

Забележки:
• Асиметрично изпълнение, одобрено само за дясностранно движение.
• Приложеният 3-полюсен стандартен щепсел трябва да бъде монтиран от клиента след инсталиране на отразителя.

Изглед на контактите на щепсела:
• Дълги светлини (жълт) = дясно
• Къси светлини (син) = горе
• Маса (черен) = ляво
